产品概述

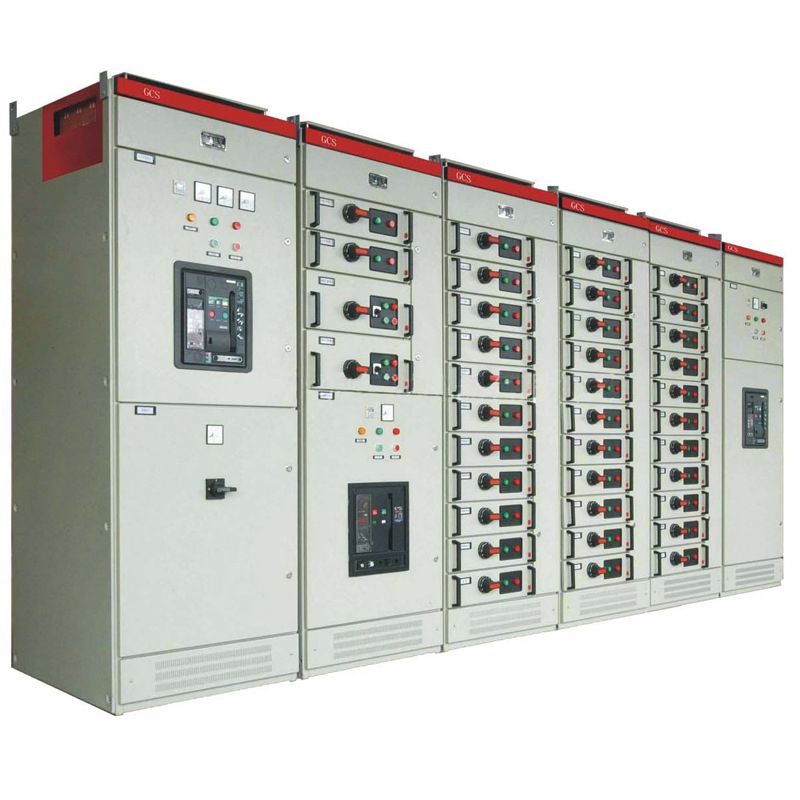

GCS型低压抽出式开关柜（以下简称装置）是两部团结设计组凭证行业主管部分、宽大电力用户及设计单位的要求设计研制出的切合国情、具有较高手艺性能指标、能够顺应电力市场生长需要并可与现有引进产品竞争的低压抽出式开关柜，该装置已被电力用户普遍选用。
GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层修建等行业的配电系统。在大型发电厂、石化系统等自动化水平高，要求与盘算机接口的场合，作为三相交流频率为50(60)Hz、额定事情电压为380V(400)V、(600)V，额定电流为4000A及以下的发、供电系统中的配电、电念头集中控制、无功功率赔偿使用的低压成套配电装置。

结构特点

■ 装置的主构架接纳8MF型钢，构架接纳拼装和部分焊接两种结构形式。主构架上均有装置模数孔E=20㎜。
■ 装置各功效室严酷脱离，其隔室主要分为功效单位室、母线室、电缆室，各单位的功效相对自力。
■ 装置柜体的尺寸系列（单位：㎜）
    高 2200
    宽 400* 600* 800* 1000
    深 800 *1000* 800* 1000* 600 *800 *1000 *600* 800 *1000
■ 功效单位
  a.抽屉层高的模数为160㎜（见附图9-10）。分为1/2单位、1单位、1.5单位、2单位、3单位五个尺寸系列。单位回路额定电流400A及以下。
  b.抽屉改变仅在高度尺寸上的转变，其宽度、深度尺寸稳固。相同功效单位的抽屉具有优异的交流性。
  c.每台GCS柜最多能装置11个一单位的抽屉或22个1/2单位的抽屉。其中一单位以上抽屉接纳多功效后板
  d.抽屉收支线凭证电流巨细接纳差别片数的统一规格片式结构的接插件。
  e.1/2单位抽屉与电缆室的转接接纳背板式结构ZJ-2型转接件。
  f.单位抽屉与电缆室的转接按电流分档接纳相同尺寸棒式或管式结构 ZJ-1型转接件。
  g.抽屉面板具有分、合、试验、抽出等位置的显着等标记
  h.抽屉单位设有机械联锁装置。
■ 馈线柜和电念头控制柜设有专用的电缆隔室，功效单位室与电缆室内电缆的毗连通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大地利便了用户对电缆的装置与维修。 电缆隔室有二个宽度尺寸（240㎜和440㎜）可供选用，视电缆数目、截面和用户对装置维修利便和要求而定。
■ 装置的功效单位辅助接点对数一单位及以上的为32对，1/2单位的为20对，能知足自动化用户与盘算机接口的需要。
■ 思量到干式变压器使用的通俗性清静性和油浸变压器的经济性，装置既可以利便的与干式变压器组成一个组列，也可以与油浸变压器低压母线利便毗连。
■ 以抽屉为主体，同时具有抽出式和牢靠式，可以混淆组合，恣意选用。
■ 装置接三相五线制和三相四线制设计，设计部分和用户可以利便地选用PE+N或PEN方法。
■ 柜体的防护品级为IP30、IP40，可以按用户需要选用。

产品特点

■ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、距离板带来的冈蹲懵升。
■ 功效单位之间、隔室之间的脱离清晰、可靠，不因某一单位的故障而影响其他单位事情，使故障局限在最小规模。
■ 母线平置式排列使装置的动、热稳固性好，能遭受80/176kA短路电流的攻击。
■ MCC柜单柜的回路数目多到22回，充分思量大单机容量发电，石化系统等行业自动化电动门（机）群的需要。
■ 装置与外部电缆的毗连在带电缆隔室中完成，电缆可以上下收支。零序电流互感器置于电缆隔室内，使装置维修利便。
■ 统一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳固母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
■ 抽屉单位有足够数目的二次插插件（1单位及以上为32对，1/2单位为20对）？芍闩趟慊涌诤妥钥鼗芈范越拥闶康囊。

使用情形要求

1 周围空气温度不高于+40°C，不低于-5°C。24小时内平均温度不得高于+35°C。 凌驾时，需凭证现真相形降容运行。
2 户内使用，使用所在地海拔高度不得凌驾2000m。
3 周围空气相对湿度在最高温度为+40°C时不凌驾50%，在较低温度时允许有较大的相对湿度：如+20°C是为90%，应思量到由于温度的转变可能会无意爆发凝露的影响。
4 装置装置时与笔直面的倾斜度不凌驾5°，且整组柜列相对平整(切合GBJ232-82标准)。
5 装置应装置在无强烈震惊和攻击以及缺乏以使电器元件受到不应有的侵蚀的场合。

基本手艺参数

主电路额定电压(V)：交流380(400)、(660)
辅助电路额定电压(V)：交流220、380(400) 直流110、220
额定频率(Hz)：50(60)
额定绝缘电压(V)：660(1000)
额定电流 (A)：水平母线 ≤4000
笔直母线（MCC）：1000
母线额定短时耐受电流(kA/1s)： 50，80
母线额定峰值耐受电流(kA/1s)： 105，176
工频试验电压(V/1min)
  主电路：2500
  辅助电路：1760
母线：三相四线制；三相五线制
防护品级：IP30，IP40

用户在订货时应注明

• ? 断路器型号，名称及订货数目
• ? 断路器额定电压，额定电流及额定短路开断电流
• ? 额定操作电压
• ? 备品，备件的名称及数目
• ? 用户若有其他特殊需求，可在订货时说明
• ? 产品咨询电话：028-63155909
