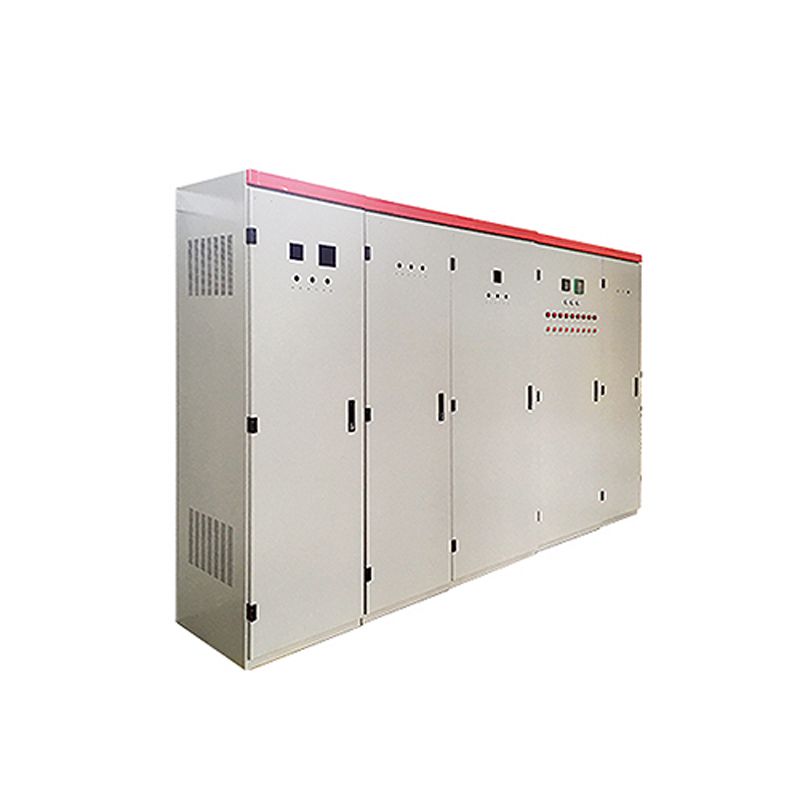

产品概述
GGD低压开关柜是一种GGD型交流低压配电柜,用于牢靠接线低压配电柜,区分为GGD1\GGD2\GGD3三种类型,分段电流能力差别。
GGD低压开关柜用于发电厂、变电站、厂矿企业等电力用户,作为交流50-60Hz,、额定事情电流至3150A的配电系统中,作为动力、照明及配电装备的电能转换、分派与控制之用。
GGD低压开关柜产品具有,动热稳固性好,结构新颖、合理、电气计划切合现实,系列性使用性强,防护品级高等特点?勺魑禄淮牟肥褂。
结构特点
■按用途分为:受电柜、母线联络柜、馈电柜、电念头控制柜、无功功率赔偿柜、 照明配电柜 。
柜体结构
■ 柜架用8MF冷弯型钢材局部焊接拼装而成,构架上划分有按E=20mm和E=100mm模数排列的装置孔,以提高产品装配的通用性。
■ 用高阻燃PPO质磷嫦溶成型的ZMJ型母线夹为积木式团结结构、机械强度和绝缘度高。
■ 1000mm和1200mm宽的柜、正面接纳对称的双门结构、600mm和800mm宽的柜接纳整门结构,柜体后面接纳对称式双门结构柜体结构为不靠墙装置结构。
■ 柜门接纳镀锌转轴式铰链与构架相连、装置、拆卸利便,门的折边处有橡胶镶条。
■ 柜内的装置件与构架间用接地滚花螺钉结构组成完整的接地;さ缏。
■ 柜体的顶盖,可在需要时拆除,便于主母线的装配和调解。
产品特点
■ 适用性强,主要元件选择面宽,许多国产、入口品牌产品均可交流
■ 优异的装置无邪性,以后纵然主管部分强制镌汰某些产品时,由于GGD型柜具有优异的装置无邪性,不会由于元器件的改型或更新而造成装置困扰
■ 零部件接纳?榛曜忌杓,具有工模的装置孔,通用系数等
■ 凭证工业产品造型设计要求,接纳黄金支解比的要领设计柜体和各部分的支解尺寸,使整柜雅观大方,面目一新
■ GGD柜设计时充分思量到柜体运行中的散热问题,在柜体上下两头均有差别数目的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔倾轧。而凉风一直的由下端槽孔增补进柜,使密封的柜体自下而上形成一个自然透风道,抵达散热目的
■ 柜体面板接纳喷塑工艺,附着力强,质感好,整柜呈亚光色调,阻止了眩目效应,给值班职员创立了较恬静的视觉情形
■ 柜体的顶盖在需要时即可拆除,便于现场主母线的装配和调解,柜顶的四角装有吊环,用于起吊和装运
■ 整柜的防护品级为IP30,用户也可以凭证现场情形要求在IP20-IP40之间选择
使用情形要求
1.情形温度不高于+40℃,不低于-5℃。
2.产品装置使用时,使用所在的海拔高度不凌驾2000M。
3.周围空气相对湿度不大于90%(+25℃)。
4.装备应装置在无强烈震惊和攻击的地方,以及缺乏使电器元件受到侵蚀的场合。
5.周围空气相对湿度在高温度40度时不凌驾5%,在较低温度时允许有较大的相对温度,应思量到由于温度的转变可能会无意爆发凝露的影响
6.装备装置在无强烈震惊和攻击的地方,以及缺乏以使电器元件受到侵蚀的场合
7. 用户有特殊要求时可与彩虹多多协商解决

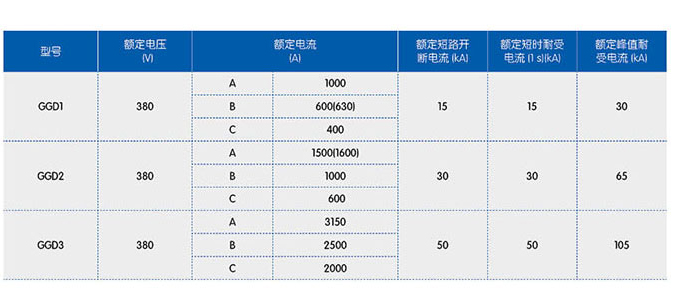

电气参数
用户在订货时应注明
- ? 断路器型号,名称及订货数目
- ? 断路器额定电压,额定电流及额定短路开断电流
- ? 额定操作电压
- ? 备品,备件的名称及数目
- ? 用户若有其他特殊需求,可在订货时说明
- ? 产品咨询电话:028-63155909
