KYN60-40.5铠装移开式交流金属关闭开关装备

宣布单位:彩虹多多    宣布日期: 2017-06-03


产品概述


KYN60-40.5铠装移开式交流金属关闭开关装备(以下简称开关柜)系空气绝缘的户内三相交流50Hz单母线及单母线分段系统的成套配电装置,适用于额定电压为40.5kV的电力系统,作为接受和分派电能之用,并对电路具有控制、;ず图嗖獾裙π。本开关柜知足IEC 60298、GB 3906等标准要求。具有种种可靠的闭锁装置,能有用避免误操作。本开关柜既可配用我公司自主研制的海内最先进的SEAC4真空断路器, 又可配用我公司生产的RES15型SF6断路器和ZN85—40.5,ZN12—40.5等真空断路器,实为一种性能优越的配电装置。


产品特点


■ 主母线额定电流大(达6300A).开断能力强(达40kA)
■ 开关装备属IAC类开关装备
■ 柜体接纳组装式结构,全金属铠装,清静可靠性高
■ 奇异的中置式滑轮一导轨设计,VCB手车操作灵巧,新闻触头对接准确
■ 专有的手车电动推进手艺(专利号:ZL.032349890),VCB手车推进操作智能化
■ 人性化的手车第五轮设计,VCB手车柜外移动轻松自若
■ 海内首创的CT与触头盒一体式设计,优化电场漫衍,绝缘性能可靠
■ 手艺计划完善,设置富厚多样
■ 可提供海拔至4500m地区的产品


产品正常事情条件


  • ? 周围空气温度不凌驾40℃,且在24h内测得的平均值不凌驾35℃,最低周围空气温度为-15℃;
  • ? 海拔不凌驾1000 m(KYN60-40.5G 高原型可在不凌驾4500m海拔高度运行);
  • ? 周围空气没有显着地受到灰尘、烟、侵蚀性和/或可燃性气体、蒸气或盐雾的污染;
  • ? 湿度条件如下:24h内测得的相对湿度的平均值不凌驾95%;24h内测得的水蒸汽压力的平均值不凌驾2.2kPa;月相对湿度平均值不凌驾90%;月水蒸汽压力平
  • ? 地动:耐受地动能力8度。
  • 关于使用规模凌驾以上划定的特殊运行情形,请与彩虹多多协商解决


产品结构简述

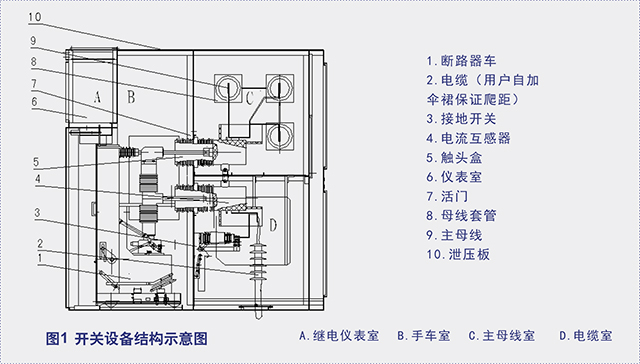

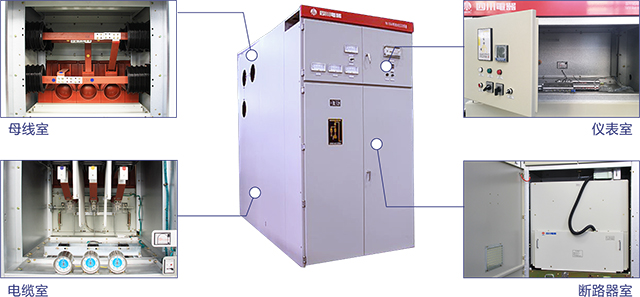

本开关柜按GB3906中的铠装式金属关闭开关装备而设计,整体是由柜体和可抽出部件(即手车)两大部分组成,基本馈出线计划的结构图如图1所示。柜体分四个单独的隔室,外壳防护品级为IP4X,各小室间防护品级为IP2X。主母线可装设于后柜上隔室,也可以装设于后柜下隔室,具有倾轧收支线、电缆收支线及其它功效计划,经排列、组合后能成为种种计划形式的配电装置。本开关装备接纳热缩绝缘质料,优化电极形状,使开关柜体积小巧?毓窬哂惺倜 、占地省、清静可靠、易于装置调试、维护量小等特点。

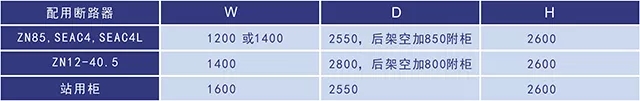

注:表中形状尺寸为一排列中只有倾轧进(出)线或只有电缆进(出)线时开关柜的形状尺寸;当一排列中既有倾轧进(出)线,又有电缆进(出)线时,倾轧进(出)与电缆进(出)中的一种开关柜应增添一附柜(850mm深),即该种开关柜形状尺寸(宽×深×高)为:1200*3400*2600(mm),当额定电流≥3150A时,请与本公司设计部分另行商议。

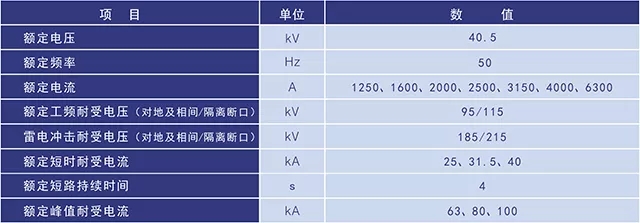

产品柜体及主要元件手艺参数




用户在订货时应注明


  1. ? 断路器型号,名称及订货数目
  2. ? 断路器额定电压,额定电流及额定短路开断电流
  3. ? 额定操作电压
  4. ? 备品,备件的名称及数目
  5. ? 用户若有其他特殊需求,可在订货时说明
  6. ? 产品咨询电话:028-63155909
