近期，，，由应用物理与质料学院和纺织质料与工程学院配合组成的省市共建学科-新型质料及元器件省重点学科研究取得主要希望, 3名硕士研究生以第一作者的身份在国际质料领域的顶级期刊Advanced Materials(Top一区，，，影响因子：：：25.809)揭晓了3篇研究论文�！！Ｕ馊畚幕质�Advanced Materials（In Press，，，DOI：：：10.1002/adma.202000575);Advanced Materials( 2020, 32,1907495，，，该研究效果被选为卷首页封面图);Advanced Materials（2019, 31,1904762）�！！�

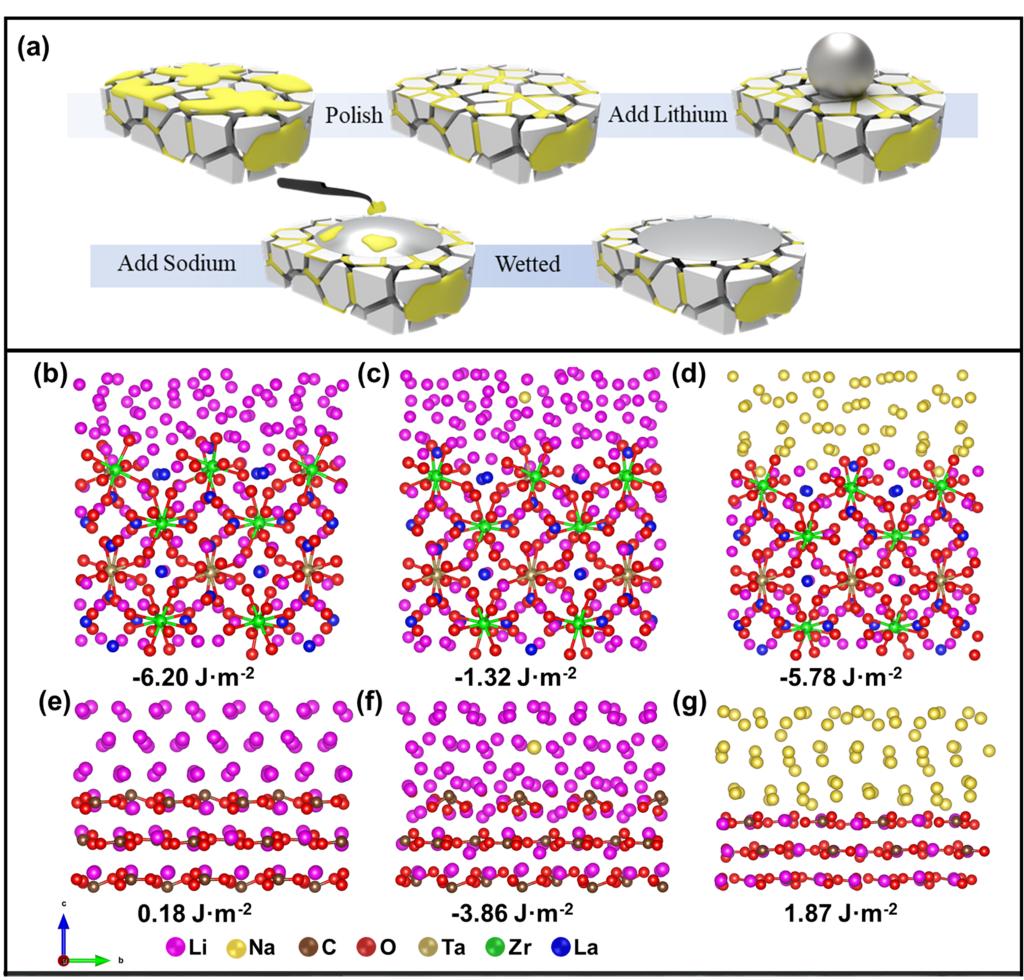

图1 （LLZTO）的浸润机制，，，Li2CO3在图中为黄色部分；；；(b-g) 差别界面外貌连系能的DFT理论盘算
应用物理与质料学院的硕士研究生付兴杰（学号：：：2111703017，，，指导先生：：：刘争博士，，，彭章泉教授）使用微量钠掺杂的金属锂在熔融状态下实现了金属锂负极与石榴石型固态电解质的浸润，，，并将其界面电阻降低约三个数目级—从0.34 kΩ?cm2降至0.66 Ω?cm2；；；Li|LLZTO|Li对称电池可实现在0.1 mA?cm-2的电流密度下稳固循环1250圈，，，在变电流测试中最高可接受1.5 mA?cm-2的电流密度，，，使用Li|LLZTO与LiFePO4组成的准全固态电池Li|LLZTO|LiFePO4能够做到稳固循环�！！Ｎ闹惺褂肵光电子能谱元素深度剖析、 、傅里叶变换红外光光谱等手艺与DFT理论盘算连系，，，深入探讨浸润机制，，，为解决固态电解质|金属锂负极界面问题提供了新思绪Advanced Materials（In Press，，，DOI：：：10.1002/adma.202000575）�！！�
纺织质料与工程学院的硕士研究生杨子航（学号：：：2111808006，，，指导先生：：：巫莹柱副教授，，，姜汉卿教授），，，使用微米级超细铜丝作为高导电组分、 、聚氨酯超细单丝作为弹性组分、 、氰基丙烯酸酯作为胶粘剂和绝缘层，，，预拉伸聚氨酯单丝后，，，用氰基丙烯酸酯胶粘剂将其与超细铜丝并列复合，，，4秒后，，，胶粘剂快速固化，，，卸去聚氨酯单丝的拉伸应力，，，即可制备出高弹性，，，可水洗，，，可恣意焊接的高导电三维螺旋纤维新质料�！！８靡炀弑腹婺；；；绷��！！？？？赏ü骺鼐郯滨ハ宋脑びΡ涠宰钪招纬傻�3D螺旋结构举行定制（直径D和螺旋角α），，，COMSOL Multiphysics软件的模拟效果批注，，，预应变从100％增添到400％时，，，螺旋D的直径从1.4 mm减小到0.6 mm；；；超细铜丝的塑性应变也影响螺旋角α转变，，，以上理论效果与实验效果吻合，，，为新型弹性功效纤维质料提供理论依据�！！８眯滦偷缘嫉缦宋柿辖谷嵝钥梢伦诺缱悠骷谝搅�、 、运动、 、潜水、 、军事等领域获得普遍应用(Advanced Materials, 2020, 32, 1907495，，，该研究效果被选为卷首页图)�！！�

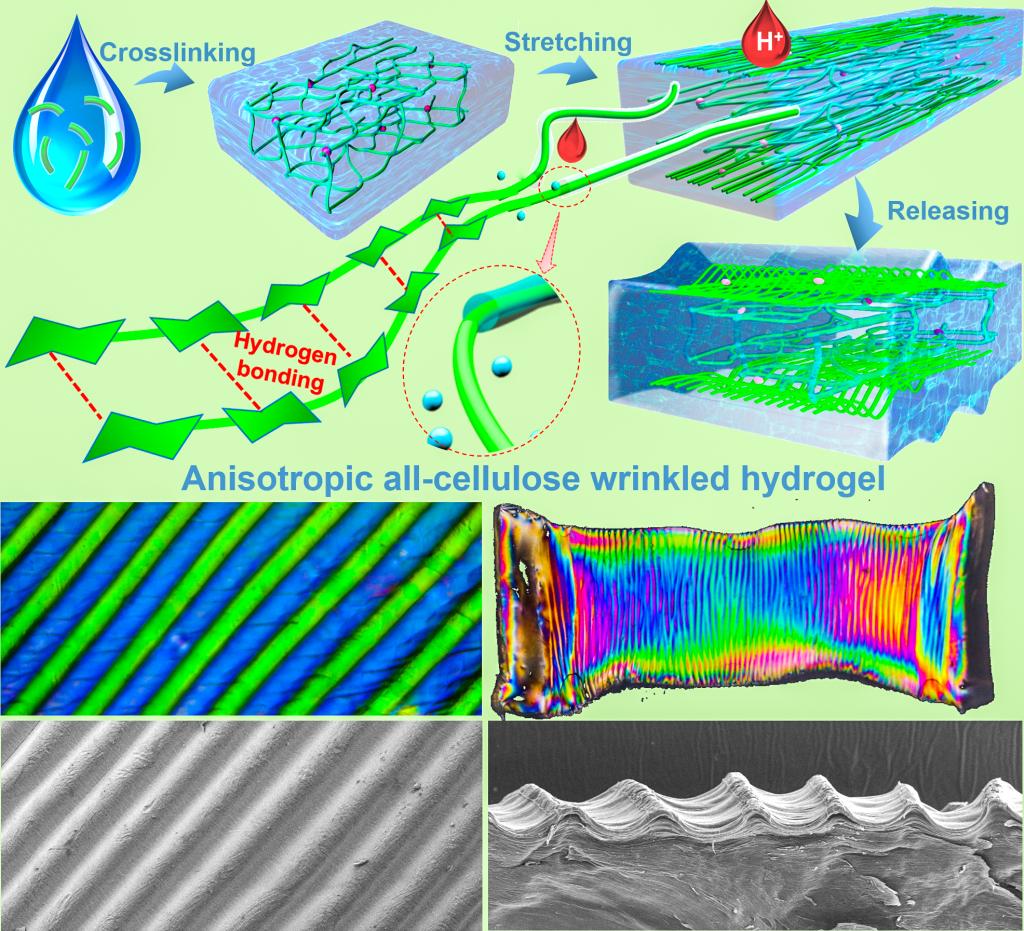

图2研究效果被选为卷首页（上），，，具有弹性的纤维素碱凝胶形貌图（下）
纺织质料与工程学院的硕士研究生邹捷（学号：：：2111808003，，，指导先生：：：叶冬冬博士）使用碱-尿素溶剂系统消融纤维素，，，通过预交联纤维素溶液，，，制得具有弹性的纤维素碱凝胶�！！ＭüでＩ旄眉钅褐撂囟ㄇＩ毂�，，，快速浸渍于稀酸溶液（4-20 s），，，驱动纤维素纤维素凝胶内外层模量差，，，诱导凝胶外貌重构征象导致凝胶系统爆发力学失稳，，，因此，，，撤去外力后，，，内层弹性碱凝胶回复，，，外层刚性双交联纤维素凝胶褶皱化，，，导致爆发一种具有周期性平行排列结构的褶皱纤维素水凝胶�！！？？？杀喑痰鸟拗褰峁褂盏枷赴∠蛐陨�，，，该质料是一种立异性生物基新质料(Advanced Materials, 2019, 31, 1904762)�！！�
Advanced Materials杂志是自然指数统计的主要期刊之一，，，3名硕士研究生在此国际顶尖期刊揭晓高水平研究论文，，，意味着我校高水平理工科大学建设的学科建设和研究生人才作育取得了显著效果�！！�
