压力诱导发光增强（PIEE）相较于普遍的发光淬灭（PIEQ）更具研究价值，，但其机制研究�：：：鍪友跗樾蔚挠跋臁绕涔赜诙嗫字柿�。�！！！Ｏ衷�，，因发光探针引发态与三线态氧（T?(O?)）间能量转移机制的剖析缺乏，，在分子层面调控氧敏感响应仍保存重大挑战。�！！！�
针对此难题，，叶嘉文-陈玲团队报道了孔径相近的系列配位聚合物CuXBP (X = Cl, Br, I)，，其氧淬灭效率呈现7.7%→95.8%的梯度差别。�！！！＠砺勰Ｄ庹瓜�：：：CuIBP的高淬灭效率（95.8%）源于其三重引发态（T1）与T1(O2)能隙最小化（ΔE = 742 cm?1）。�！！！＜友故笛橹�，，CuClBP与CuBrBP呈现通例红移-淬灭响应，，而CuIBP则体现出反常PIEE：：：研磨导致的孔隙塌陷将氧渗透率抑制（淬灭效率从95.8%降至33.2%），，促使常压发光强度提升＞200%。�！！！８醚芯刻岢�"氧敏感度调控"诱导PIEE的新战略，，为压致发光质料设计开拓新途径。�！！！Ｏ喙匮芯啃Ч蕴馕癟ailoring luminescent oxygen sensitivity via structural design and its application in pressure-induced emission enhancement”揭晓于《Chemical Science》上。�！！！OI：：：10.1039/D5SC05999B.

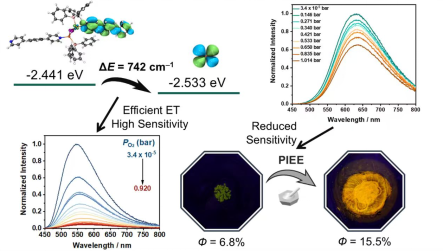

CuIBP的PIEE机理示意图
【作者信息】
情形与化学工程学院硕士生张弘锦为第一作者，，叶嘉文副教授与陈玲副教授为配合通讯作者。�！！！１臼虑榛竦昧斯易匀豢蒲Щ鹞�22101211）、、、教育部生物无机与合成化学重点实验室（BISC2022A04）、、、广东省教育厅重点学科建设科研能力提升项目（2022ZDJS027）的支持。�！！！�
