产品概述

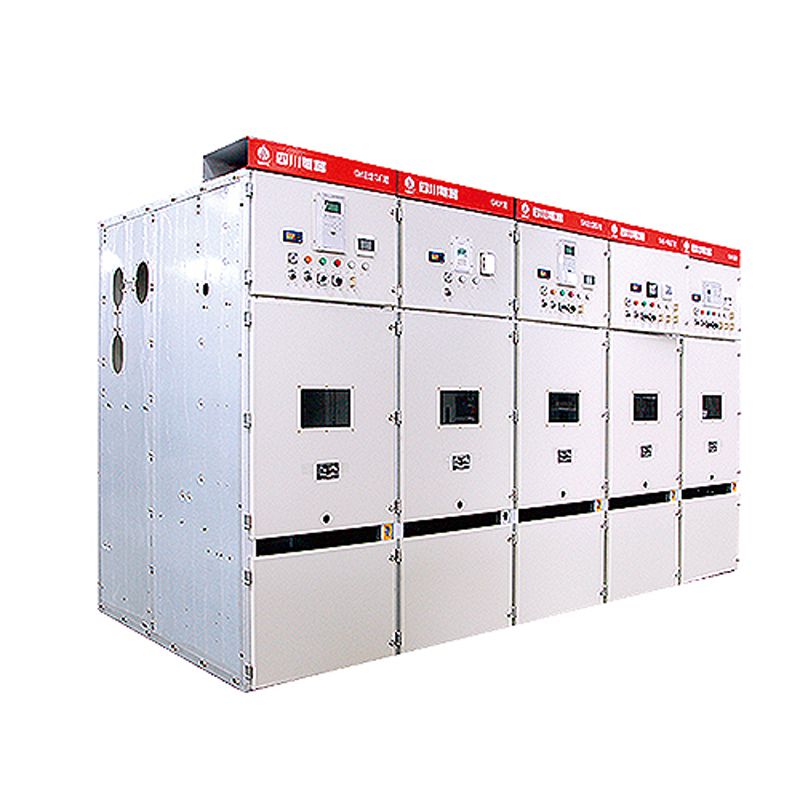

KYN□-24型户内金属铠装抽出式开关装备是24千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电念头起动等实验控制;ぁ⒓嗖庵。
产品特点
■ 产品主要包括高压断路器,(配用我公司开发自制的SEAC2真空固封断路器)接地开关、互感器等。KYN□柜体由柜架和可抽出式手车二部分组成,种种手车均接纳蜗杆摇动推进和退出,其操作轻盈、无邪。整个手车体积小,检查和维修利便。手车在柜体内试验位置和事情位置都有到位装置,以包管机械联锁可靠。
■ 具有避免带负荷推拉断路器手车、避免误分合断路器、避免接地开关处在闭合位置时关合断路器、避免误入带电隔离室、避免带电时误合接地开关的联锁功效。
■ 断路器选用自行研制的固封型真空断路器
■ 断路器操作利便并且免维修。
■ 手车自动对位装置便于手车推进。
■ 各高压隔室由接地的金属隔板完全隔离,断路器室、母线室和电缆室都设置有压力释放装置, 具有高性能的机械联锁和电气联锁,确保清静可靠。
产品正常事情条件
- ? 使用场合:户内;
- ? 周围空气温度:上限+40℃,下限—15℃,日温差不大于25℃;
- ? 海拔不凌驾2000m;
- ? 相对湿度:日平均不大于95%,月平均不大于90%;
- ? 没有火灾、爆炸危险、严重腌臜(腌臜品级不凌驾Ⅱ级)、化学侵蚀及强烈震惊的场合。
关于使用规模凌驾以上划定的特殊运行情形,请与彩虹多多协商解决

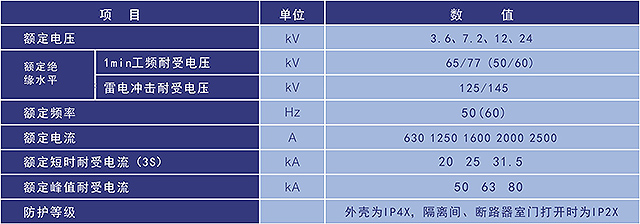

产品柜体及主要元件手艺参数
用户在订货时应注明
- ? 断路器型号,名称及订货数目
- ? 断路器额定电压,额定电流及额定短路开断电流
- ? 额定操作电压
- ? 备品,备件的名称及数目
- ? 用户若有其他特殊需求,可在订货时说明
- ? 产品咨询电话:028-63155909
