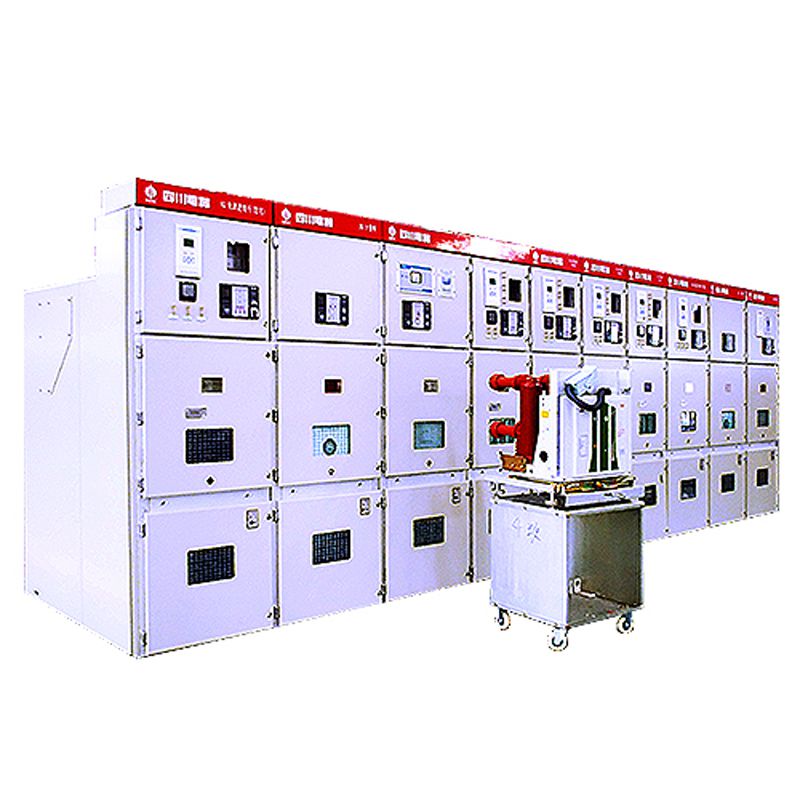

KYN28A-12型铠装移开式交流金属关闭开关装备

宣布单位:彩虹多多    宣布日期: 2017-06-03


产品概述


KYN28A-12型铠装移开式交流金属关闭开关装备(以下简称KYN28A-12开关装备)。系3.6~12千伏三相交流50Hz单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电念头等,对着执行控制;ぁ⒓嗖庵。本开关柜知足IEC62271-200、GB3906等标准要求,具有避免带负荷推拉断路器手车、避免误分合断路器、避免接地开关处在闭合位置时关合断路器、避免误入带电隔离室、避免带电时误合接地开关的联锁功效,既可配用我公司开发自制的SEAC1固封式真空断路器,又可配用海内外种种型号12kV真空断路器,实为一种性能优越的配电装置。


产品特点


■ 额定电流大(达4000A),开断能力强(达50kA)
■ 完全金属铠装及彻底脱离,组装式结构,组合计划广
■ 所有装备的操作均在柜门关闭状态下举行
■ 柜壳密封性好,避免装备受杂物和动物侵入,防护品级IP4X
■ 简朴且有用的闭锁,避免误操作
■ 高压室内的真空断路器及操作机构仅需少量维护
■ 柜体可靠墙装置,柜前维修,镌汰占地面积
■ 电缆室有充裕的空间,可毗连多根电缆
■ 透过面板门,易视察到电缆室装置情形
■ 通过4500m高海拔试验
■ 通过凝露腌臜、燃弧试验
■ 产品切合GB3906、DL404及参照接纳国标IEC62271-200标准


产品正常事情条件


  • ? 使用场合:户内;
  • ? 周围空气温度:上限+40℃,下限—15℃,日温差不大于25℃。
  • ? 海拔不凌驾2000m(KYN28A-12G 高原型可在不凌驾4500m海拔高度运行);
  • ? 相对湿度:日平均不大于95%,月平均不大于90%。
  • ? 没有火灾、爆炸危险、严重腌臜(腌臜品级不凌驾Ⅱ级)、化学侵蚀及强烈震惊的场合。
  • 关于使用规模凌驾以上划定的特殊运行情形,请与彩虹多多协商解决


产品结构简述

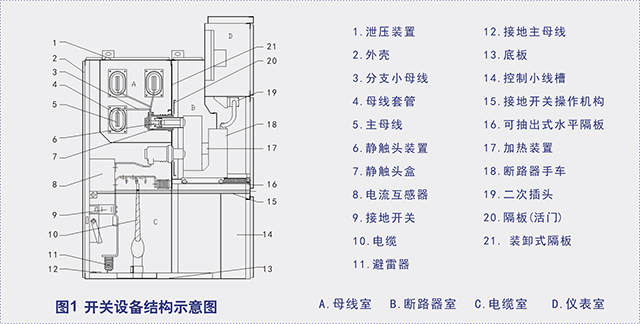

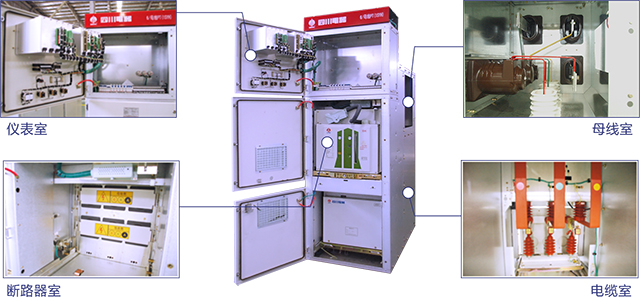

开关柜由柜体和中置式可抽出部件(即手车)两大部分组成(见图1),柜体分四个单独的隔室,外壳防护品级为IP4X,各小室间和断路器室门翻开时防护品级为IP2X。具有倾轧收支线、电缆收支线及其它功效计划,经排列、组合后能成为种种计划形式的配电装置。本开关装备可以从正面举行装置调试和维护,因此它可以背靠背组成双重排列和靠墙装置,提高了开关装备的清静性、无邪性,镌汰了占地面积。

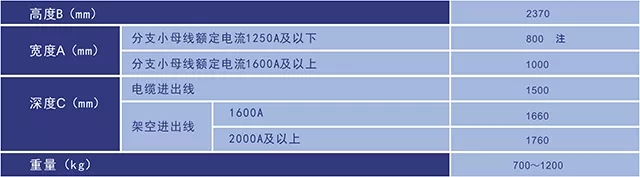

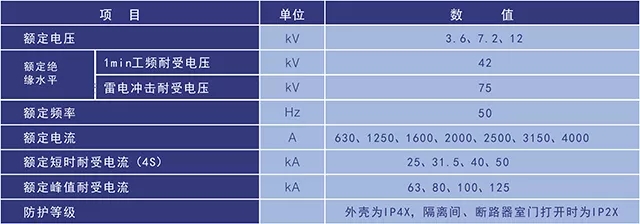

产品柜体及主要元件手艺参数

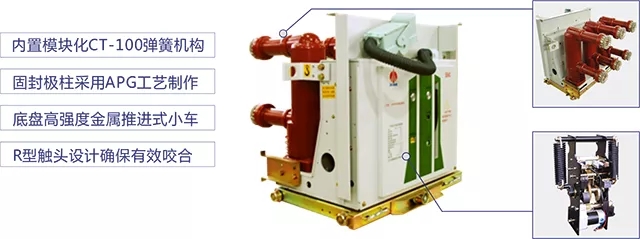

我公司生产的SEAC1固封极柱高压交流真空断路器主要含以下两种类型:
1.SEAC1/T630~3150-25、31.5
2.SEAC1/T1250~4000-40、50

SEAC1系列户内高压交流真空断路器是三相交流50Hz,额定电压为12kV的户内装置,可供工矿企业,发电厂及变电站作电气设施的控制和;ぶ,并适用于频仍操作的场合。本系列固封断路器型号及参数规格齐全,且断路器所有型号及参数规格均凭证GB、DL、IEC和国家电网公司最新标准完玉成套型式试验。断路器主回路接纳APG工艺成型手艺,用高性能的环氧树脂将真空灭弧室及上、下出线座等固封在一起,提高了情形顺应性和绝缘可靠性。接纳?榛倌钔饭,机构可自力拆装,装置维护利便。知足E2级、M2级、C2级断路器相关标准的要求,短路开断电流大、电寿命长、截流过电压低,且满容量开断短路电流时直流分量高,主回路温升按11Ir,居行业领先水平。SEAC1固封真空断路器手艺参数见表2



用户在订货时应注明


  • ? 断路器型号,名称及订货数目
  • ? 断路器额定电压,额定电流及额定短路开断电流
  • ? 额定操作电压
  • ? 备品,备件的名称及数目
  • ? 用户若有其他特殊需求,可在订货时说明
  • ? 产品咨询电话:028-63155909
