近红外发光质料是近红外光源的主要部分。。�！！Ｈ欢庠雌骷谑虑槔讨蟹⑷�，温度可抵达100-150°C，而在此情形下发光质料常�；；；岱浩鹑肉鹫飨�，发光强度随情形温度上升而显著下降。。�！！Ｒ虼�，亟需开发高效率，热稳固性高的近红外发光质料。。�！！？巳�，应用物理与质料学院发光质料与器件研究团队的温大尉博士与中山大学的吴明娒教授以及台湾大学的刘如熹教授相助，以近红外发光离子Cr3+掺杂CaScAlSiO6-CaMgSi2O6辉石固溶体作为研究工具，通过晶体结构的无序至有序转变的战略设计，提高了辉石质料的结构刚性，质料的热稳固性显着获得改善。。�！！Ｏ喙氐难芯啃Ч蚁诠嗜ㄍ诳�Angewandte Chemie International Edition上（Dawei Wen, Hongmin Liu, Yue Guo, Qingguang Zeng, Rushi Liu，Disorder-order Conversion-induced Enhancement of Thermal Stability of Pyroxene NIR Phosphors，Angewandte Chemie International Edition 2022, DOI:10.1002/anie.202204411）。。�！！�

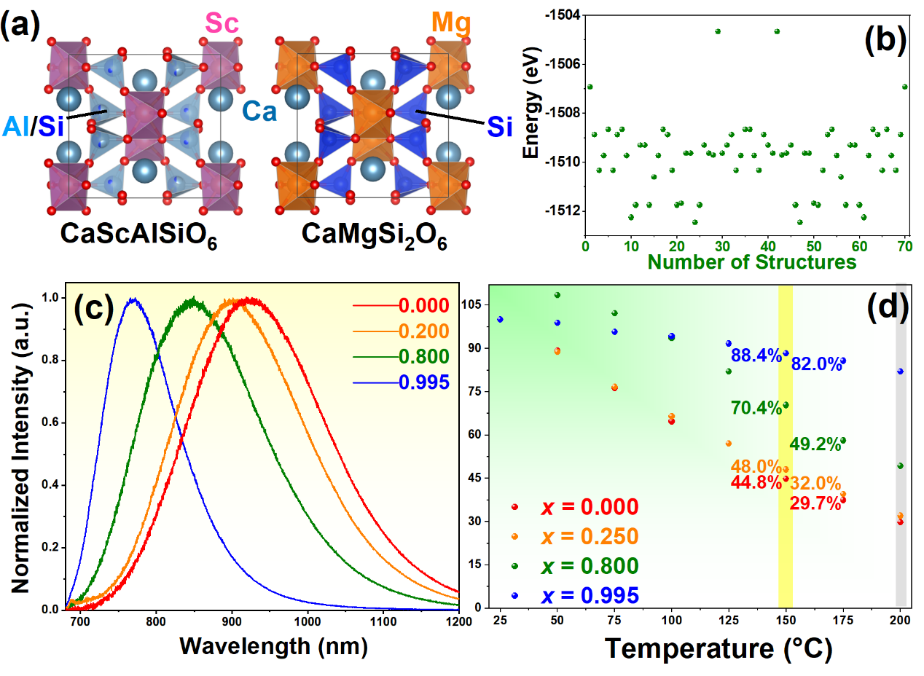

图1. (a) CaScAlSiO6的晶体结构，(b) CaMgSi2O6的晶体结构，
(c) CaSc0.995-xMgxAl1-xSi1+xO6:0.5%Cr3+强度归一化发射光谱（引发峰450 nm），(d) CaSc0.995-xMgxAl1-xSi1+xO6:0.5%Cr3+随温度转变的发光强度积分。。�！！�
在辉石矿物CaScAlSiO6晶体中，Al3+和Si4+以50% vs. 50%的占有率占有8个C格位。。�！！＜�4个Al3+和4个Si4+随机进入8个位置，凭证数学盘算，共有70种可能性。。�！！Ｖ柿系姆⒐庑阅苁芊⒐饫胱铀Φ木钟蚯樾斡跋�。。�！！�通过组合数学的穷举法连系密度泛函理论盘算，深入剖析所有可能性并盘算电子结构和弹性性子。。�！！＞梢蛩氐骺�，可形成连续固溶体CaSc0.995-xMgxAl1-xSi1+xO6:0.5%Cr3+，并完成从无序到有序的结构转变。。�！！Ｋ孀殴倘芴宄沟鬃行虻�CaMgSi2O6:Cr3+，发射光谱蓝移，半峰宽变小，热稳固性能和量子效率都获得优化，同时徳拜温度也一直上升，从CaScAlSiO6的561.86 K到CaMgSi2O6的675.63 K。。�！！�
图2. (a) 460 nm蓝光芯片与CaMgSi2O6:Cr3+荧光粉制成光源的光谱，(b) 随输入电流增添光源发光强度转变曲线，(c) 近红外光源连系红外相机探测研钵玛瑙杵的裂痕，(d) 近红外光源连系红外相机探测卡片内部芯片位置。。�！！�
近红外光具有不可见、穿透性优良以及波长与有机分子吸收谱重叠等特点，在夜视防盗、质料和食物检测等方面有着重大的应用远景。。�！！�CaMgSi2O6:Cr3+发光质料通过与蓝光芯片组合后，CaMgSi2O6:Cr3能吸收大部分的蓝光并转化成近红外光，在种种工件中的外貌和物体内部裂痕伤痕探测方面具有显着的应用优势。。�！！�
