前言：：：
春暖花开，万物苏醒。壹号娱乐APP迎来了新的学期，新能源质料团队迎来了新的科研效果。克日，壹号娱乐APP应用物理与质料学院王付鑫博士和柔性引进特聘教授中山大学卢锡洪教授作为配合通讯作者，在J. Mater. Chem. A期刊上揭晓了题为“Structural Reconstituted Calcium Manganate Nanoparticles as High-Performance Cathode for Aqueous Zn-Ion Battery”的研究论文，期刊影响因子为11.30，壹号娱乐APP三年级研究生曾思琪为论文第一作者。
应用物理与质料学院新能源质料研究团队现有博士20余人，是一支学术水平高、、教学能力强、、勇于立异、、结构合理的高水平师资步队，在新型电池（锂、、钠、、钾、、锌离子电池）、、超等电容器、、燃料电池等新能源质料领域有较高的科研学术水平。2020年，新能源质料研究团队成员共获得2项国家自然科学基金、、3项省科学基金、、2项市重点项目基金，以壹号娱乐APP为第一单位共揭晓SCI论文12篇。
配景简介：：：
水系锌离子电池（AZIBs）中锰基正极质料的容量低和循环性能差的问题严重制约了其进一步开展。怎样找到有用的战略来设计并制备高性能锰基正极质料成为了一个迫切且具有挑战性的课题。在本项事情中，通过一个简朴的结构重组战略来制备钙离子缺失的Ca0.96Mn3.04O4（体现为CP-CMO）纳米颗粒，奇异的纳米结构赋予了CP-CMO样品更好的导电性，增强了却构稳固性，加速了锌离子的扩散速率。将CP-CMO正极与锌片负极及Zn(CF3SO3)2电解液举行组装成水系锌离子电池，获得了较高的能量密度、、精彩的倍率性能及长的循环寿命，还能点亮LED灯胆，为高性能的AZIBs锰基正极质料的设计合成提供了新的思绪。
文章亮点：：：
1.首次报道了一种简朴的结构重构丈量将α-MnO2类CaMn2O4（体现为CMO）纳米棒转变为立方烷结构的、、钙离子缺失的Ca0.96Mn3.04O4（体现为CP-CMO）纳米颗粒。与原始样品CMO相比，CP-CMO电极奇异的结构不但提高了导电性和结构稳固性，并且增添比外貌积，有利于锌离子的扩散动力学。
2. 使用恒电流间歇滴定手艺曲线（GITT）、、非原位扫描电镜（ex situ SEM）和X射线衍射（ex situ XRD）等手艺深入研究电极质料的储能机理，证实晰结构重构战略能够优化了电极质料的离子扩散和电导率。
3. 基于CP-CMO正极的Zn//CP-CMO电池获得了较高的比容量（231.1 mA h g-1，在电流密度为0.2 mA cm-2下）、、优异的倍率性能（电流密度从0.2 mA cm-2增添32倍时仍有40.0%的电容坚持率），别的其能量密度高达299.5W h kg-1（峰值功率密度为512.5W kg-1），优于大大都现在报道的锌锰电池。
图1. 论文线上揭晓截图

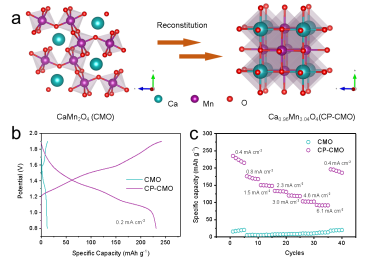

图2.（a）结构重组战略示意图；；；（b，c）Zn//CMO和Zn//CP-CMO电池的电化学性能比照图

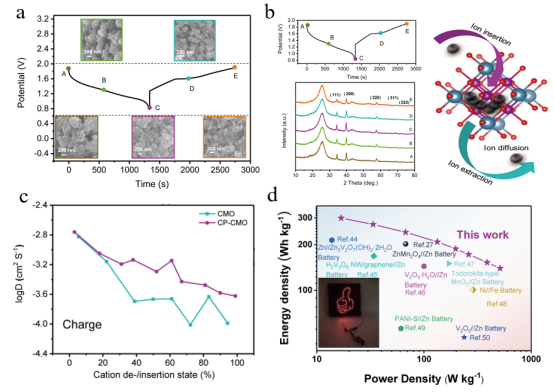

图3.（a, b）CP-CMO电极的ex situ SEM 和ex situ XRD图；；；（c）锌离子扩散系数图；；；（d）Zn//CP-CMO电池的Ragone图及现实应用图。
文献链接：：：Structural Reconstituted Calcium Manganate Nanoparticles as High-Performance Cathode for Aqueous Zn-Ion Battery. J. Mater. Chem. A, 2021. DOI: 10.1039/D0TA10967C https://pubs.rsc.org/en/content/articlelanding/2021/TA/D0TA10967C
